Какие планы у вас должны быть после полной разработки дизайна интерьера квартиры

После того, как план дизайн квартиры будет полностью разработан, у вас на руках должен быть полный набор планов и схем. Сюда входят чертежи расположения розеток, светильников, план укладки напольного покрытия и устройства потолка. Обо всех схемах и планах вы узнаете из этой статьи.

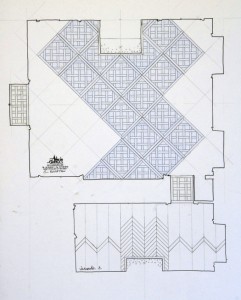

План напольных покрытий

В зависимости от выбранного напольного покрытия на этом плане может отображаться направление раскладки паркета или ламината, способ раскладки напольной плитки. В плане обязательно указывается вид напольного покрытия со всеми привязками, его количество, тип. Также может быть указан состав напольного покрытия и при необходимости технологические уклоны. Таким образом, план раскладки напольного покрытия дает ремонтникам полную информацию о том, как нужно укладывать тот или иной материал.

План привязок потолка

На этом чертеже вы можете увидеть конструктивный план потолка, на котором обязательно должны быть указаны уровни, привязки, все точные размеры геометрических декоративных элементов потолка. Также на плане указывают материалы, которые будут использованы для его отделки. На плане привязок потолка при необходимости могут быть указаны разрезы и сечения потолка.

План расположения светильников

На этом плане отображаются все светильники, которые предусмотрены в интерьере помещения. Обязательно указана их привязка к стенам и потолочным конструкциям. Также в плане должна быть следующая информация:

• тип осветительного прибора;
• производительность светильника;
• размеры;
• мощность;
• количество осветительных приборов.

Вся эта информация будет полезна, как работникам, так и владельцам квартиры. План расположения светильников дает полное представление об освещении помещения.

План привязки светильников

Если предыдущий план составлен так, как мы описали, то в этом плане обычно нет необходимости. Но иногда, когда предусмотрена очень сложная система освещения, разрабатывают отдельный план привязки светильников. Кстати, после завершения всех работ его обязательно нужно сохранить, так как он может быть полезен в ходе эксплуатации осветительных приборов.

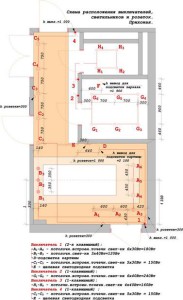

План привязки выключателей и электророзеток

На этой схеме указываются все выключатели и розетки, их расположение высота и привязка. Обязательно указывается их маркировка. Как и в предыдущем случае, план привязки выключателей и электророзеток рекомендуется сохранить.

План-схема размещения силовых и слаботочных розеток

На этой схеме наглядно указано расположение всех имеющихся в доме силовых и слаботочных розеток. Силовыми называют розетки с напряжением 220 В. К слаботочным относятся все аудиорозетки, телефонные, розетки ТВ и точки доступа к сети интернет. На данной схеме обязательно указаны их привязки и высота. А если предусмотрена блочная система расположения, то может быть указана и экспликация блоков.

План-схема размещения электрических теплых полов

Если вы решили обустроить у себя дома теплые полы, то в комплекте должен быть и этот план. На плане-схеме размещения теплых полов указываются привязки к стенам, перегородкам. Также должна быть информация о площади поверхности, которая будет обогреваться и тип теплого пола. На схеме должны быть отмечены места, где расположены терморегуляторы.

Именно такой пакет планов и схем у вас должен быть на руках после полной разработки проекта дизайна. Если будет недоставать хотя бы одной схемы, то в процессе работы могут возникнуть затруднения, так как полная информация, предоставленная в них, значительно упрощает и ускоряет ход ремонта.
